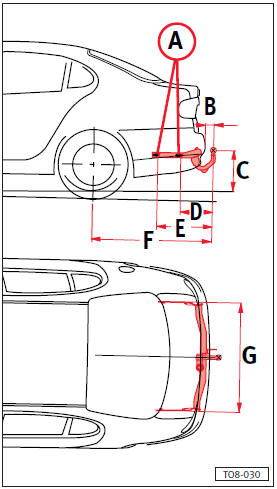

Puntos de fijación del gancho remolque
¡Atención!
¡Peligro de accidente!
Recomendamos que para el montaje posterior de un gancho de remolque acuda a un Servicio Técnico.
A = Puntos de fijación
B = 65 mm
C = 420 mm (vehículo en vacío)/ 350 mm (vehículo con máx. carga)
D = 300 mm
E = 512 mm
F = 1118 mm
G = 1014 mm
Todas las medidas vienen expresadas en mm.
Nota
Para más detalles al respecto, véase el capítulo “Conducción con remolque”.
