Apertura del capó del motor

El capó del motor se desbloquea desde dentro.

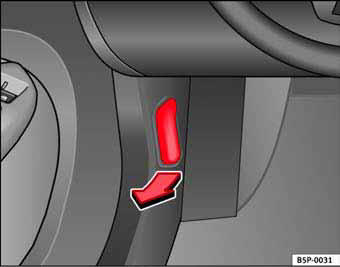

Fig. 134 Detalle de la zona reposapiés del lado del conductor: palanca para el

Fig. 134 Detalle de la zona reposapiés del lado del conductor: palanca para el desbloqueo del capó del motor.

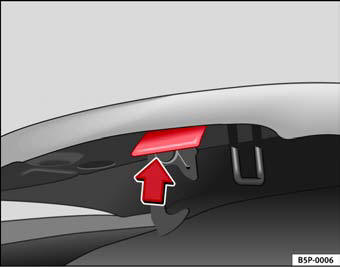

Fig. 135 Gancho apertura capó motor.

Fig. 135 Gancho apertura capó motor.

Antes de abrir el capó del motor, asegúrese de que los brazos limpiacristales están en posición de reposo.

– Tire de la palanca que se encuentra bajo el tablero de instrumentos →, fig. 134 en el sentido que indica la flecha. El capó queda desbloqueado por la acción resorte del muelle → – Levante el capó con la palanca de desbloqueo (flecha) y ábralo..
– Levante el capó con la palanca de desbloqueo (flecha) y ábralo.
– Libere la varilla de sustentación y póngala en el alojamiento dispuesto para ello en el capó.

¡ATENCIÓN!

Si el líquido refrigerante está caliente puede producir quemaduras.

  • No abra nunca el capó del motor si ve que sale vapor, humo o líquido refrigerante del vano motor.
  • Espere a que deje de salir vapor, humo o líquido refrigerante, antes de abrir el capó del motor con cuidado.
  • Antes de realizar trabajos en el vano motor, tenga en cuenta las advertencias correspondientes.
