Luz de carretera

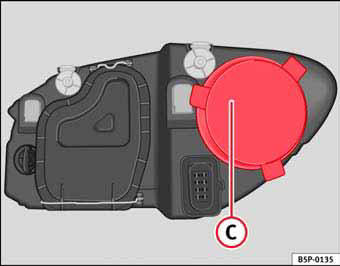

Fig. 159 Luz de carretera

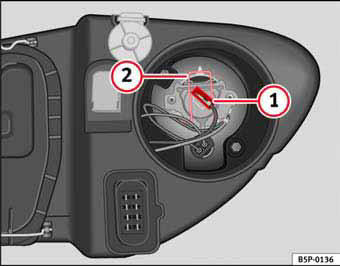

Fig. 160 Luz de carretera
– Abrir el capo del motor
– Retire la tapa → fig. 159 tirando de la misma.
– Extraiga el conector → fig. 160 1 de la lámpara.
– Presione el resorte → fig. 160 2 hacia dentro y hacia la derecha.
– Saque la lámpara y coloque la nueva teniendo en cuenta los rebajes del reflector
para que quede bien encajada.
– Proceda en sentido inverso para su montaje.
