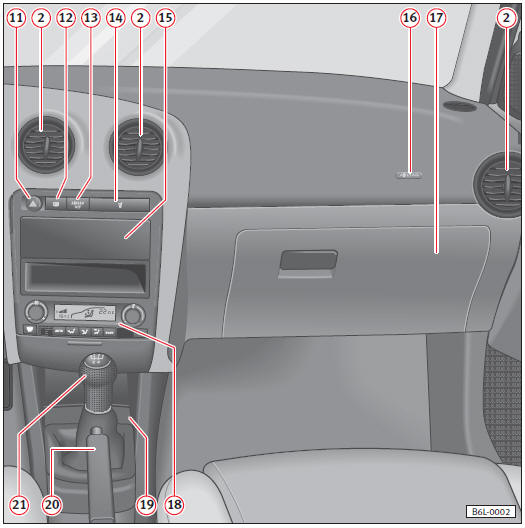

Cuadro general
1 – Maneta de la puerta
2 – Difusores de aire
3 – Conmutador de luces
4
– Ruedecilla moleteada para la iluminación de Instrumentos
5 – Ruedecilla moleteada
para la regulación del alcance de luces
6 – Palanca de luces intermitentes/ luz
de cruce
7 – Cuadro de instrumentos y testigos luminosos
8 – Air Bag conductor
Bocina/Claxon
9 – Cerradura de dirección y arranque
10 – Palanca de limpia/lavaparabrisas/
limpialavaluneta
Indicador multifunción
11 – Conmutador para los intermitentes
de emergencia
12 – Conmutador para la luneta térmica
13 – Testigo desconexión
Air Bag1)
14 – Portabebidas
15 – Alojamiento para radio*2)/ Sistema de radionavegación*
16 – Air Bag acompañante
17 – Guantera/Portaobjetos
18 – Mandos para: calefacción
y ventilación
aire acondicionado
Climatronic
1) Este equipamiento puede variar
en función del país. Posición Página 19 – Cenicero
Encendedor/toma de corriente
20 – Palanca para freno de mano
21 – Palanca de cambio automático*/manual
22
– Pedales
23 – Palanca para la regulación de la columna de dirección
24 – Compartimiento
para objetos
25 – Palanca para el desbloqueo capó del motor
26 – Mando para
el ajuste de los espejos exteriores eléctricos
27 – Pulsador de cierre centralizado
28 – Mandos para los alzacristales eléctricos
- Algunos de los equipos mencionados pertenecen sólo a determinadas versiones del modelo o son equipos opcionales.
- En las versiones con volante a la derecha, la disposición de los elementos de mando es algo distinta. Pero los símbolos asignados a dichos mandos se corresponden con los de las versiones con volante a la izquierda.
Vease tambien:
5 – Intermitentes de emergencia
Este equipo funciona también con el encendido desconectado.
Conecte los intermitentes de emergencia si:
– su vehículo falla debido a alguna avería técnica, – se pro ...
Iluminación de instrumentos y mandos / regulación del alcance de los faros
Fig. 75 Tablero de instrumentos: reguladores de la iluminación de instrumentos
y mandos y del alcance de los faros
Iluminación de instrumentos y mandos 1
Con las luces encendidas s ...
Luz del parasol
Fig. 171 Desmontaje luz del parasol
Fig. 172 Desmontaje luz del parasol
– Retire la luz con cuidado, utilizando el destornillador por su parte plana,
tal como indica la figura. → fig ...
