Puntos de fijación del gancho remolque

Seat Ibiza / Seat Ibiza Manual del conductor / Datos técnicos / Puntos de fijación del gancho remolque

¡Atención!

¡Atención!

¡Peligro de accidente!

Recomendamos que para el montaje posterior de un gancho de remolque acuda a un Servicio Técnico.

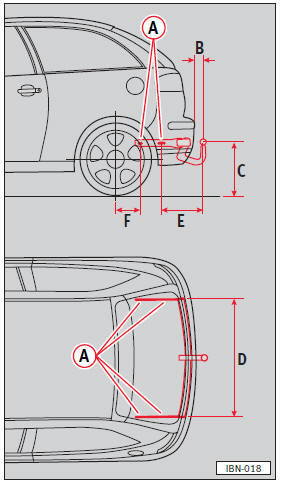

A = 4 Puntos de fijación
B = 68 mm.
C = 420 mm (vehículo en vacío)/ 350 mm (vehículo con máxima carga)
D = 960 mm
E = 345 mm
F = 188 mm

Todas las medidas van expresadas en mm.

Nota

Para más detalles al respecto, véase el capítulo “Conducción con remolque”.

Datos distintivos del vehículo

1 – La placa del modelo. 2 – El número de identificación del vehículo 3 –

1 – La placa del modelo.
2 – El número de identificación del vehículo
3 – El número del motor

Adhesivo porta-datos

va pegado en el alojamiento de la rueda de repuesto o en el suelo del maletero.

va pegado en el alojamiento de la rueda de repuesto o en el suelo del maletero.

Contiene los siguientes datos:

1 – Código de control de producción
2 – Número de identificación del vehículo
3 – Número distintivo de modelo
4 – Designación de modelo/potencia del motor
5 – Letras distintivas de motor y cambio
6 – Número de pintura/distintivo de equipamiento interior
7 – Números distintivos de equipos opcionales

Los datos del vehículo comprendidos entre el número 2 y el 7, figuran también en el Plan de Inspección y Mantenimiento.

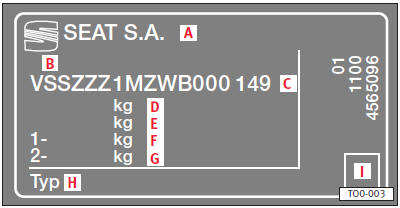

Placa porta-datos

A – Marca B – Contraseña del nº de homologación C – Nº de bastidor D –

A – Marca
B – Contraseña del nº de homologación
C – Nº de bastidor
D – P.M.T.A.1)
E – P.M.T.A.1) del conjunto (vehículo más carga).
F – P.M.T.A.1). Sobre eje anterior
G – P.M.T.A.1). Sobre eje posterior
H – Tipo
I – Coeficiente de humos
