Cuadro general del tablero de instrumentos

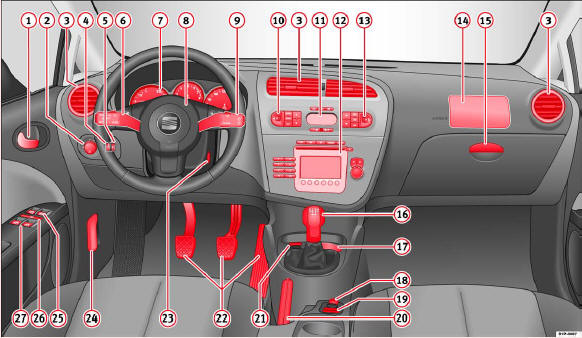

Fig. 31 Tablero de instrumentos

Fig. 31 Tablero de instrumentos

Este cuadro general le servirá de ayuda para familiarizarse rápidamente con los indicadores y elementos de mando.

  1. Manilla interior de la puerta
  2. Mando de las luces
  3. Difusores de aire
  4. Regulador de la intensidad de la iluminación de instrumentos y mandos
  5. Regulación del alcance de luces
  6. Palanca de intermitentes y de luz de carretera y regulador de velocidad
  7. Cuadro de instrumentos:
    − Instrumentos
    − Pantalla
    − Testigos de control y de advertencia
  8. Bocina (funciona sólo con el encendido conectado)/ Airbag frontal del conductor
  9. Palanca del limpia-lavacristales y manejo del indicador multifunción
  10. Ruedecilla moleteada para la calefacción del asiento izquierdo
  11. Mandos para
    − Calefacción* y ventilación
    − Aire acondicionado
    − Climatizador
  12. Radio
  13. Ruedecilla moleteada para la calefacción del asiento derecho
  14. Airbag frontal del lado del acompañante
  15. Palanca de apertura de la guantera
  16. Palanca selectora
  17. Alojamiento portavasos
  18. Mando giratorio para la regulación de los retrovisores exteriores
  19. Conmutadores para
    − Cierre centralizado
    − Programa electrónico de estabilidad (ESP)
    − Presión neumáticos
  20. Palanca del freno de mano
  21. Testigo de control de la desactivación de los airbags del acompañante
  22. Pedales
  23. Cerradura de encendido
  24. Tirador de desbloqueo del capó del motor
  25. Mandos para abrir y cerrar las ventanillas delanteras
  26. Mando de seguridad* para las ventanillas traseras
  27. Mandos* para abrir y cerrar las ventanillas traseras

Nota

Algunos de estos equipamientos pertenecen sólo a determinadas versiones del modelo o son opcionales.
