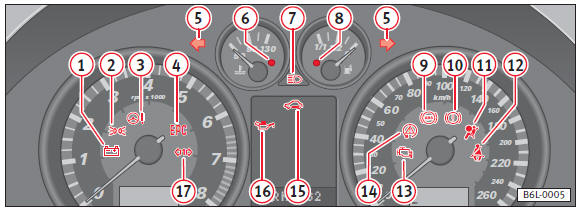

Testigos luminosos
La disposición de los testigos luminosos depende de la versión del modelo y del motor. Los símbolos que seguidamente se describen se encuentran también en los propios testigos luminosos.
1 – Alternador
2 – Luz de posición/cruce
3 – Dirección asistida
4 – Anomalías
en el pedal acelerador (EPC)
Sistema de precalentamiento
5 – Luces intermitentes
6 – Temperatura/nivel* del líquido refrigerante
7 – Luz de carretera
8 – Nivel
de combustible
9 – Sistema antibloqueo (ABS)
10 – Frenos/Freno de mano
11
– Air Bag1)
12 – Testigo del cinturón
13 – Diagnosis motor
14 – TCS control
antipatinaje*/ ESP Programa electrónico de estabilidad
15 – Inmovilizador electrónico
16 – Presión/nivel* aceite motor
17 – Intermitentes para remolque
- 1 – Alternador
- 2 – Luz de cruce/posición y estacionamiento
- 3 – Dirección asistida
- 4 – Anomalías en el pedal del acelerador (EPC)*
- 4 – Sistema de precalentamiento (sólo motores diesel)
- 5 – Intermitentes
- 6 – Temperatura/nivel* del líquido refrigerante
- 7 – Luz de carretera
- 8 – Nivel de combustible
- 9 – Sistema antibloqueo de frenos (ABS)
- 10 – Frenos
- Freno de mano
- 11 – Sistema Air Bag
- 12 – Testigo del cinturón
- 13 – Diagnosis
- 14 – Regulador antipatinaje de las ruedas motrices (TCS)
- 14 – Programa electrónico de estabilidad (ESP)
- 15 – Inmovilizador electrónico
- 16 – Presión/nivel* del aceite del motor
- 17 – Intermitentes del remolque
