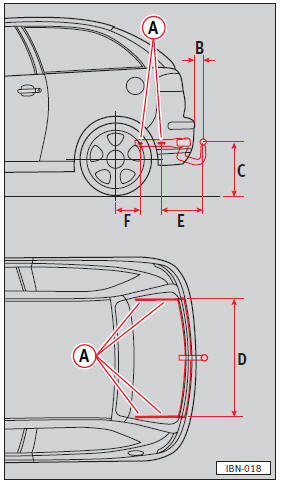

Puntos de fijación del gancho remolque
¡Atención!
¡Peligro de accidente!
Recomendamos que para el montaje posterior de un gancho de remolque acuda a un Servicio Técnico.
A = 4 Puntos de fijación
B = 68 mm.
C = 420 mm (vehículo en vacío)/ 350 mm
(vehículo con máxima carga)
D = 960 mm
E = 345 mm
F = 188 mm
Todas las medidas van expresadas en mm.
Nota
Para más detalles al respecto, véase el capítulo “Conducción con remolque”.
Datos distintivos del vehículo
1 – La placa del modelo.
2 – El número de identificación del vehículo
3 –
El número del motor
Adhesivo porta-datos
va pegado en el alojamiento de la rueda de repuesto o en el suelo del maletero.
Contiene los siguientes datos:
1 – Código de control de producción
2 – Número de identificación del vehículo
3 – Número distintivo de modelo
4 – Designación de modelo/potencia del motor
5 – Letras distintivas de motor y cambio
6 – Número de pintura/distintivo de equipamiento
interior
7 – Números distintivos de equipos opcionales
Los datos del vehículo comprendidos entre el número 2 y el 7, figuran también en el Plan de Inspección y Mantenimiento.
Placa porta-datos
A – Marca
B – Contraseña del nº de homologación
C – Nº de bastidor
D –
P.M.T.A.1)
E – P.M.T.A.1) del conjunto (vehículo más carga).
F – P.M.T.A.1).
Sobre eje anterior
G – P.M.T.A.1). Sobre eje posterior
H – Tipo
I – Coeficiente
de humos
