A –Mando giratorio para selección de temperatura

Hacia la derecha – potencia calorífica creciente.

Hacia la izquierda – potencia calorífica decreciente.

Estando conectado el aire acondicionado, al girar hacia la izquierda el mando, aumenta la potencia refrigerante.

B – Mando giratorio del ventilador

El caudal de aire es ajustable en cuatro velocidades.

En la posición O, el ventilador está desconectado, aunque permite la entrada de aire del exterior. Si se quiere impedir que en el habitáculo penetre aire contaminado (maloliente) del exterior, pulse la tecla E (aire recirculante).

¡Atención!

Sin embargo, como se pueden empañar los cristales, sólo se debería interrumpir la afluencia de aire por breve tiempo.

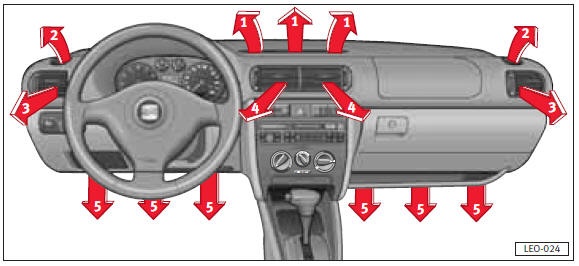

C – Mando giratorio para distribución de aire

Caudal de aire para zona de pies

Se abren los difusores 5.

Para que todo el caudal de aire vaya a los pies, deberán estar cerrados los difusores 3 y 4.

Caudal de aire para zona del parabrisas

Con los difusores 3 se puede dirigir aire caliente a las ventanillas.

Se abren los difusores 1 y 2.

Corriente de aire de los difusores

Los difusores 1, 2 y 5 están cerrados. El aire sale de los difusores 3 y 4.

En las posiciones anteriormente descritas hay siempre una fuga de aire hacia los demás difusores.

D –Conectar y desconectar el sistema de aire acondicionado

La instalación se puede conectar pulsando la tecla D.

Se desconecta el sistema volviendo a pulsar dicha tecla.

E – Aire recirculante

Pulsando la tecla E se conecta el aire recirculante. Se desconecta pulsando de nuevo dicha tecla.

El aire recirculante puede funcionar con o sin aire acondicionado.

¡Atención!

Sin embargo, el aire recirculante se debe seleccionar sólo por breve tiempo, pues no hay afluencia de aire del exterior y, estando desconectado el acondicionador de aire, se pueden empañar los cristales.

No se puede pulsar la tecla E mientras el regulador giratorio C esté cerca de la posición .................................
