Luz de cruce

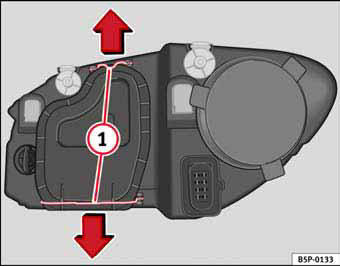

Fig. 157 Luz de cruce

Fig. 157 Luz de cruce

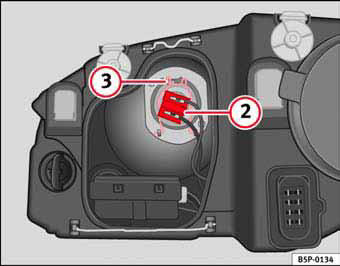

Fig. 158 Luz de cruce

Fig. 158 Luz de cruce

– Desplace los tirantes → fig. 157 1 en el sentido de la flecha y saque la tapa.
– Extraiga el conector → fig. 158 2 de la lámpara.
– Desenganche el resorte retentor → fig. 158 3 presionándolo hacia dentro y a la derecha.
– Extraiga la lámpara y coloque la nueva de modo que el saliente de fijación del platillo, quede en el rebaje del reflector.
