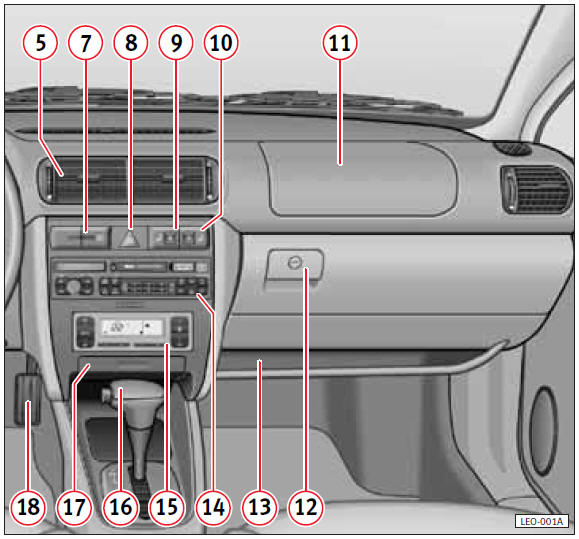

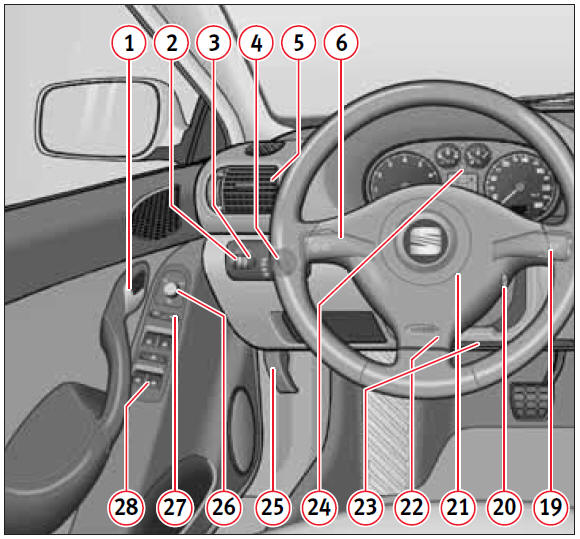

Cuadro general

1 – Maneta de la puerta

1 – Maneta de la puerta
2 – Ruedecilla moleteada para la iluminación de instrumentos
3 – Ruedecilla moleteada para la regulación de alcance de luces
4 – Conmutador de luces
5 – Difusores de aire ....2.74/2.79/2.84 6 – Palanca de luces intermitentes/ luz de cruce
7 – Conmutador para la luneta térmica
8 – Conmutador para los intermitentes de emergencia
9 – Ruedecilla moleteada para la calefacción del asiento izquierdo*/portabebidas
10 – Ruedecilla moleteada para la calefacción del asiento derecho*/portabebidas
11 – Air Bag acompañante
12 – Guantera/portaobjetos
13 – Portaobjetos
14 – Alojamiento para radio/ radio1)*/sistema de radionavegación1)
15 – Mandos para:
– calefacción/ventilación
– aire acondicionado
– Climatronic
16 – Palanca de cambio automático*/manual
17 – Cenicero/encendedor
18 – Pedales
4 19 – Palanca de limpia/ lavaparabrisas/indicador multifunción
20 – Cerradura de dirección y arranque
21 – Air Bag conductor*/Claxon
22 – Palanca para la regulación de la columna de dirección
23 – Compartimiento para la documentación de a bordo
24 – Cuadro de instrumentos y testigos luminosos
25 – Palanca para el desbloqueo capó del motor
26 – Mando para el ajuste de los espejos exteriores eléctricos
27 – Pulsador de cierre centralizado
28 – Mandos para los alzacristales eléctricos

  • Algunos de los equipos mencionados pertenecen sólo a determinadas versiones del modelo o son equipos opcionales.
  • En las versiones con volante a la derecha, la disposición de los elementos de mando es algo distinta. Pero los símbolos asignados a dichos mandos se corresponden con los de las versiones con volante a la izquierda.
